Eletropermanente
CAMPO DE APLICAÇÃO
Dentre as inúmeras aplicações dos eletropermanentes podemos citar o transporte de chapas, bobinas, blocos, billets, etc. Reduzem drasticamente o tempo de carga, descarga, movimentação e transporte do material ferroso, proporcionando enormes ganhos de produtividade com consequente redução de custos.
Podem ser utilizados em conjunto, o que possibilita o transporte seguro de perfis e cantoneiras em feixes, chapas longas, etc.
Dependendo da aplicação e do tipo de carga a ser transportada ocorrem variações no formato das expansões polares. As expansões polares podem ser planas ( para o levantamento de chapas e billets por exemplo), inclinadas(corpos ou peças poligonais ou redondas) ou móveis quando a carga é constituída de billets que apresentem empenamento considerável (> 20mm).
A GRANDE VANTAGEM DOS EQUIPAMENTOS ELETROPERMANENTES É QUE NÃO NECESSITAM DE ALIMENTAÇÃO ELÉTRICA PARA SE MANTEREM “MAGNETIZADOS”. OU SEJA, EM CASO DE CORTE DE ENERGIA OU ROMPIMENTO DO CABO, A CARGA NÃO SE SOLTA. OS ELETROPERMANENTES GARANTEM SEGURANÇA TOTAL PARA HOMENS E MEIOS!!
Os equipamentos eletropermanentes são uma “combinação” dos equipamentos magnéticos e eletromagnéticos.
Possuem as vantagens do último, sem as desvantagens do primeiro.
EQUIPAMENTO ELETROPERMANENTE = ELETROMAGNÉTICO + MAGNÉTICO PERMANENTE
Os equipamentos eletropermanentes utilizam a energia intrínseca dos ímãs permanentes: ao invés de serem ativados e desativados mecanicamente, são submetidos a um surto ou pico de tensão (=impulso elétrico), gerado por uma bobina similar àquela dos eletroímãs. Fornecem toda a sua força por um período de tempo ilimitado: o levantamento e transporte da carga é completamente independente de qualquer fonte de energia externa, oferecendo, portanto, máxima segurança durante a fase de utilização.
Pelo fato de o pulso de tensão ser muito rápido, praticamente instantâneo, pode-se enumerar como vantagens imediatas deste fato a economia de energia e o não aquecimento por si só do sistema, ao contrário dos eletroímãs que, por necessitarem permanentemente de uma fonte de energia elétrica, aquecem-se, perdendo rendimento após certo período de uso.
Uma outra vantagem imediata dos eletropermanentes, e certamente a principal, é o fato de que por não dependerem de alimentação elétrica para “funcionarem”, não soltam a peça caso haja corte no fornecimento de energia da rede ou quebra do cabo alimentação. Garantem assim TOTAL segurança à operação.
Além disso por dispensarem sistemas no-break com baterias (necessário nas aplicações com eletroímãs!), os eletropermanentes não precisam de manutenção e não são agressivos ao meio ambiente.
EQUIPAMENTOS MAGNÉTICOS ELETROPERMANENTES…
1) Uma vez acionados os equipamentos eletropermantes, não dependem de alimentação elétrica externa;
2)Os eletropermanentes não soltam a carga se houver corte acidental de energia;
3) Os eletropermanentes garantem SEGURANÇA TOTAL À OPERAÇÃO, PARA HOMENS E MEIO;
4) Os eletropermanentes permitem ECONOMIA DE ENERGIA;
5) Os eletropermanentes NÃO TEM PERDA DE RENDIMENTO;
6) Os eletropermanenets NÃO NECESSITAM DE MANUTENÇÃO;
7) Os eletropermanentes NÃO SÃO AGRESSIVOS AO MEIO AMBIENTE!!!
Observação: Os eletropermanentes não são utilizados para sucata ou outros materiais que possuam um entreferro muito elevado.
ACESSÓRIOS
ENROLADOR DE CABO
Pelo fato de o eletropermanente ter de ser alimentado eletricamente nas fases de magnetização e desmagnetização, há necessidade de se utilizar um enrolador de cabos retrátil. Por isso, também é importante conhecer os dados da ponte rolante (ou pórtico, etc) aonde será instalado o equipamento.
O enrolador de cabo, também chamado de dromo, recolhe ou cede a quantia de cabo necessária à alimentação do eletropermanente, de maneira automática. Ele acompanha o movimento do eletropermanente sustentado pelos cabos de aço na ponte rolante ou guindaste. Ao descer, o eletropermanente traz consigo o cabo de alimentação, tencionando.
É um equipamento fundamental quando se trata de garantir a perfeita alimentação elétrica do eletropermanente, tendo grande influência na vida útil do equipamento e na segurança da operação.
Para correta especificação, são necessários os seguintes dados:
– Diâmetro do cabo;
– Comprimento a enrolar (Altura);
– Peso do cabo;
– No. de eletropermanentes a serem alimentados independentemente;
– Modelo do eletropermanente;
– Potência.

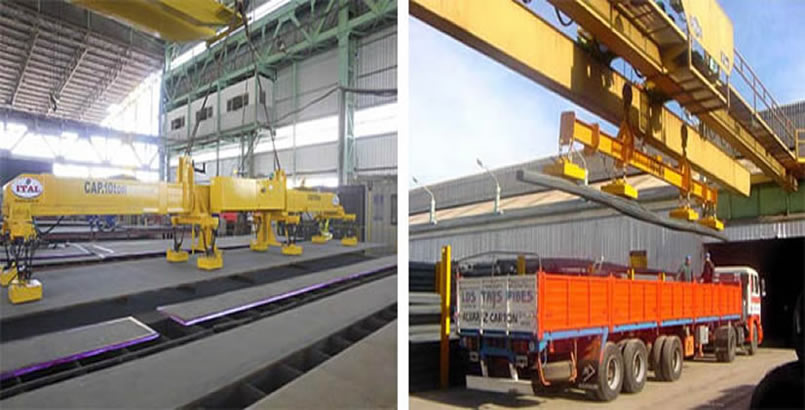

BARRA DE CARGA
Em muitas aplicações, devido à variedade de espessuras e comprimentos das chapas que serão transportadas deve-se utilizar uma barra de carga com braços móveis, ou seja, uma barra de carga extensível.
3.1 QUESTIONÁRIO DE ESPECIFICAÇÃO
Para definir o melhor separador magnético para a sua aplicação, favor responder ao questionário abaixo:
1) Qual o material a ser transportado:
( ) Chapas
( ) Esferas
( ) Bobinas
( ) Billets
( ) Tarugos
( ) Tubos
( ) Feixes
( ) Perfis
( ) Sucata
( ) Outros – Definir:
2) Dimensões da carga
– Máximo comprimento(mm):
– Mínimo comprimento(mm):
– Máxima largura(mm):
– Mínima largura(mm):
– Máxima/Mínima espessura(mm): /
– Máximo peso(kg):
– Dimensões da peça mais pesada (comp. x larg. x esp.)(mm):
– Dimensões da peça mais leve (comp. x larg. x esp.)(mm):
3) Quantidade de “peças” a serem içadas (exemplo: 2 chapas, 5 billets, 4 feixes, etc.):
4) Acabamento da superfície:
( ) bruto ( ) desbastado ( ) alisado
5) Entreferro ou airgap(mm):
6) Máxima temperatura da carga (favor checar esta informação com atenção): ºC
Dados sobre a instalação:
7) Temperatura ambiente: ºC
8) Tensão disponível:
( ) 220V
( ) 380V
( ) 440V
( ) Monofásica
( ) Trifásica
( ) 50 Hz
( ) 60 Hz
9) Local da instalação:
( ) ao ar livre/descoberto ( ) coberto ( ) marítimo
10) Tipo de içamento:
( ) guindaste
( ) ponte rolante
( ) pórtico
( ) Outros – indicar:
11. Há necessidade de enrolador de cabos?
( ) Não
( ) Sim – Indique altura de instalação(m):
12. Tipo de Eletroímã:
( ) Circular ( ) Retangular
13. Há limitação de peso para o eletroímã:
( ) Sim – indicar: kg
( ) Não
14. Há limitação de espaço na instalação?
( ) Sim – favor utilizar o espaço “Croquis da instalação” p/ definição das limitações.
( ) Não
15. Qual o ciclo de trabalho em 10 minutos?
( ) menor do que 5 minutos
( ) 5 minutos aproximadamente
( ) maior do que 5 minutos
16) Croquis da Instalação:
18) Qual a tensão elétrica disponível no local da instalação?
19) Definir as limitações de espaço e de peso do equipamento, se possível fornecer croquis da instalação.
